«Ahal Merkezi» 1, 2 ve 3 — 110/10 kV, 2×40 MVA Trafo Merkezleri Elektrifikasyon İşleri, Gökdepe İlçesi, Ahal Vilayeti, Türkmenistan
Proje Genel Bilgisi:

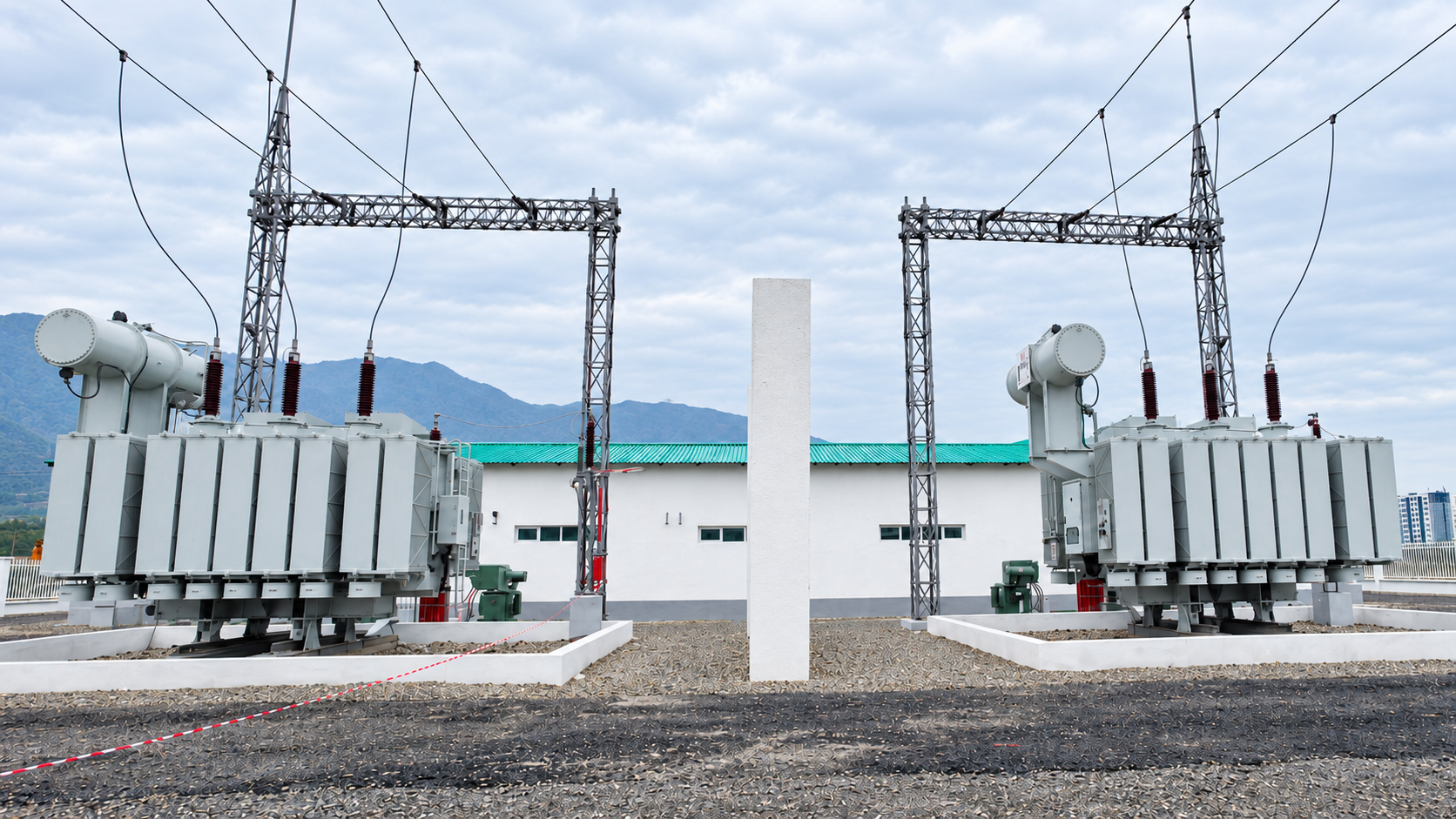

Yeni Arkadag şehrinin enerji altyapısının geliştirilmesi kapsamında, «Ahal Merkezi» 1, 2 ve 3 olmak üzere üç adet 110/10 kV trafo merkezi gerçekleştirilmiştir.
Her bir trafo merkezi, 40 MVA gücünde iki adet güç transformatörü ile donatılmış olup toplam kurulu transformatör gücü 80 MVA’dır. Trafo merkezleri, 110/10 kV gerilim dönüşümünü ve kentsel mühendislik, kamu hizmetleri ve sosyal altyapının elektrik enerjisi dağıtımını sağlamaktadır.
Konum:
Gökdepe İlçesi, Ahal Vilayeti, Türkmenistan
İş Kapsamı:
Projeler kapsamında, 110/10 kV trafo merkezlerinin elektrifikasyonuna yönelik elektrik ekipmanlarının montajı, primer ve sekonder bağlantılar, koruma ve kumanda sistemleri ile test ve devreye alma çalışmaları gerçekleştirilmiştir.
110 ve 10 kV Ekipmanları:
- 110/10 kV güç transformatörlerinin montajı ve bağlantılarının yapılması;
- Kesiciler, ayırıcılar, akım ve gerilim transformatörleri, baralar ve diğer şalt ekipmanlarının montajı ve bağlantılarının yapılması;
- 110 ve 10 kV taraflarındaki primer elektrik bağlantılarının gerçekleştirilmesi;
- Giriş, bara kuplaj ve çıkış fiderlerinin bağlantılarının yapılması.
Elektrik Montaj İşleri:
- Güç ve kontrol kablolarının döşenmesi, uçlandırılması ve bağlantılarının yapılması;
- Röle koruma, otomasyon, kumanda, sinyalizasyon, ölçüm ve elektrik enerjisi sayaç sistemlerine ait sekonder devrelerin montajı;
- Yardımcı hizmetler ve operasyonel güç kaynağı ekipmanlarının bağlantılarının yapılması;
- Ekipmanların ve çelik konstrüksiyonların koruyucu topraklama sistemine bağlanması.
Testler ve Devreye Alma:
- Güç transformatörleri, şalt tesisleri, anahtarlama ekipmanları, ölçü transformatörleri, baralar ve kablo hatlarının elektriksel testlerinin gerçekleştirilmesi;
- Yalıtım, faz sırası, elektrik bağlantıları ve koruyucu topraklama sisteminin kontrol edilmesi;
- Röle koruma, otomasyon, kilitleme, sinyalizasyon ve kumanda devrelerinin ayarlanması ve fonksiyonel olarak test edilmesi;
- Kademeli enerjilendirme ve ekipmanların kapsamlı şekilde test edilmesi;
- Test protokollerinin ve uygulama sonrası teknik dokümantasyonun hazırlanması ve ekipmanın devreye alınması.
