«Ахалский центр» 1, 2 и 3 — Электрификация подстанций 110/10 кВ, 2×40 МВА, Гёкдепинский этрап, Ахалский велаят, Туркменистан
Общая информация о проекте:
В рамках развития энергетической инфраструктуры нового города Аркадаг реализованы три подстанции «Ахалский центр» 1, 2 и 3 напряжением 110/10 кВ.

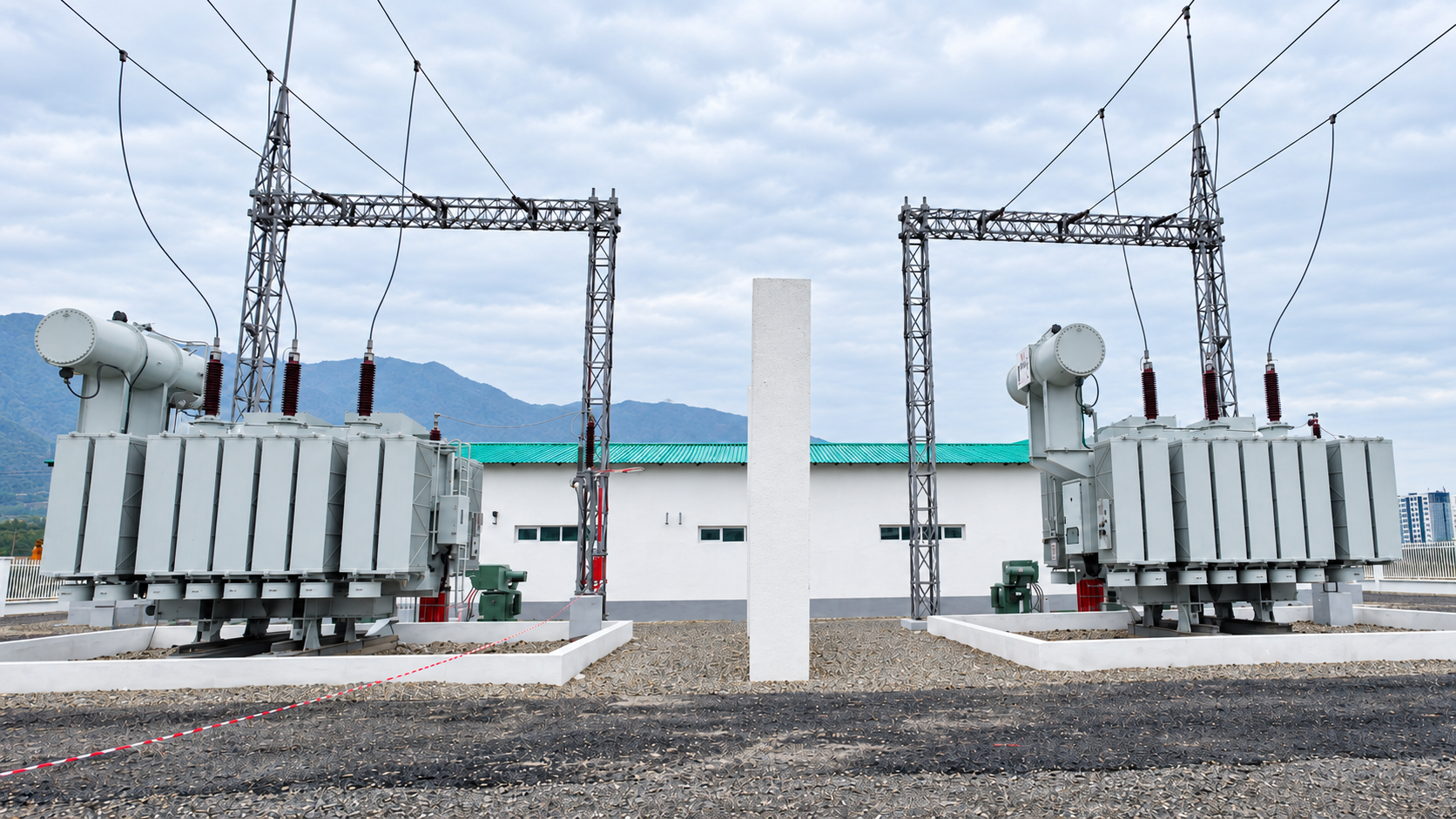

Каждая подстанция оснащена двумя силовыми трансформаторами мощностью по 40 МВА с общей установленной трансформаторной мощностью 80 МВА. Подстанции обеспечивают преобразование напряжения 110/10 кВ и распределение электроэнергии для городской инженерной, коммунальной и социальной инфраструктуры.
Местоположение:
Гёкдепинский этрап, Ахалский велаят, Туркменистан
Объём работ:
В рамках проектов выполнен комплекс работ по электрификации подстанций 110/10 кВ, включая монтаж электрического оборудования, выполнение первичных и вторичных соединений, систем защиты и управления, а также испытания и ввод оборудования в эксплуатацию.
Оборудование 110 и 10 кВ:
- Монтаж и подключение силовых трансформаторов 110/10 кВ;
- Монтаж и подключение выключателей, разъединителей, трансформаторов тока и напряжения, шин и другого оборудования распределительных устройств;
- Выполнение первичных электрических соединений на сторонах 110 и 10 кВ;
- Подключение вводных, секционных и отходящих линий.
Электромонтажные работы:
- Прокладка, оконцевание и подключение силовых и контрольных кабелей;
- Монтаж вторичных цепей релейной защиты, автоматики, управления, сигнализации, измерения и учёта электроэнергии;
- Подключение оборудования собственных нужд и оперативного питания;
- Подключение оборудования и металлических конструкций к системе защитного заземления.
Испытания и ввод в эксплуатацию:
- Электрические испытания силовых трансформаторов, распределительных устройств, коммутационного оборудования, измерительных трансформаторов, шин и кабельных линий;
- Проверка изоляции, фазировки, электрических соединений и системы защитного заземления;
- Настройка и функциональная проверка релейной защиты, автоматики, блокировок, сигнализации и цепей управления;
- Поэтапная подача напряжения и комплексное опробование оборудования;
- Подготовка протоколов испытаний и исполнительной документации, ввод оборудования в эксплуатацию.
